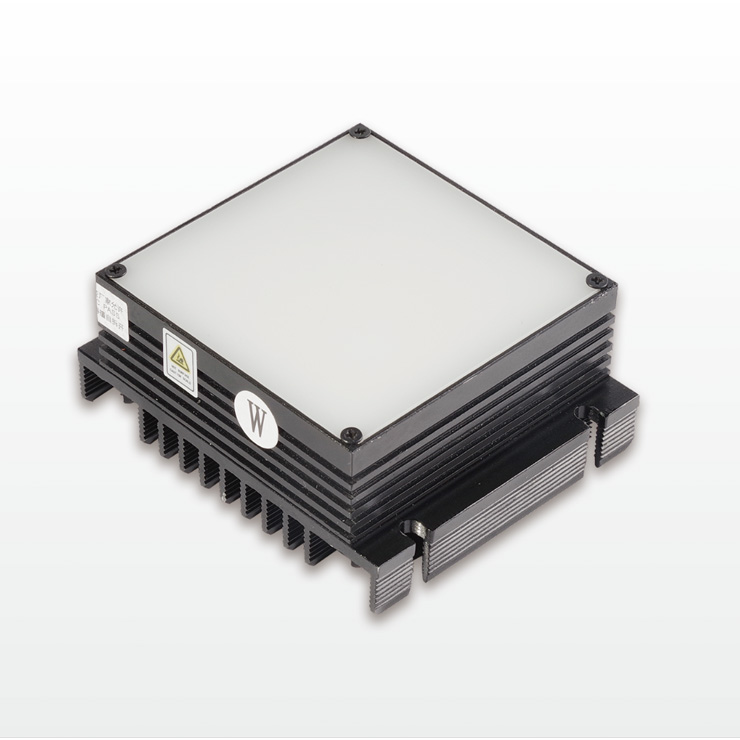

高亮背光源

高亮背光源是一种平面型照射光源,是由高亮度的led紧密排列在光源的底部,经高质量国外进口扩散板导光后,在表面形成均匀的发光面。

其特点是亮度高,均匀性好。光源的背面配备了良好的散热装置,有效地保证了光源的使用寿命。

光源结构简图Light source structure diagram
应用领域Application Field
  • 产品外形轮廓检测
  • 零件尺寸检测
  • 透明液体中杂质的检测
  • 液面高度检测等等

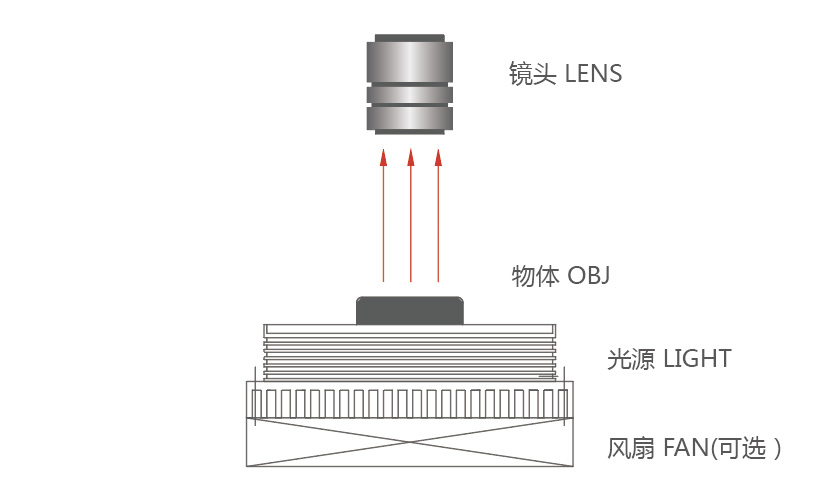

光源照射原理图Light principle diagram
参数说明parameter declaration

峰    值

波    长

白色:6500K(色温); 红色:620-630NM; 蓝色:470NM;绿色525NM;

红外:850/940NM;紫外:365-385NM

控制器

模拟控制器;频闪控制器;数字控制器

可选配件

延长线(可根据客户定做任意长度)

使用环境

温度:0-40℃;湿度:20-85%(非凝结)

使用寿命

一年保修,正常使用情况下寿命为50000小时

命名规则Naming Rules
光源选型列表light source selection list
高亮背光源系列 NO. 型号 颜色 长度 宽度 高度 电压(V)  额定功率(W) 下载
1 HBL-25-25 25 25 24 12/24 1.44/2.12
2 HBL-35-50 35 50 32 12/24 3.84/5.76
3 HBL-35-100 35 99 32 12/24 7.68/11.52
4 HBL-50-50 50 50 32 12/24 5.76/8.64
5 HBL-50-100 50 100 32 12/24 11.52/17.28
6 HBL-75-66 74 66 32 12/24 11.52/17.28
7 HBL-75-148 74 148 32 12/24 25.92/38.88
8 HBL-100-100 98 98 32 12/24 13.03/34.56
9 HBL-100-198 98 197 32 12/24 46.06/69.12
10 HBL-122-122 122 122 40 12/24 36.0/54.0
11 HBL-122-156 122 156 40 12/24 48.0/72.0
12 HBL-150-200 R/W/G/B 150 200 40 12/24 69.2/103.68
13 HBL-200-200 200 200 40 12/24 92.2/138.4
14 HBL-200-300 R/W/G/B
200 300 40 12/24 138.4/207.3
可以定制其他尺寸的发光面高亮背光源
