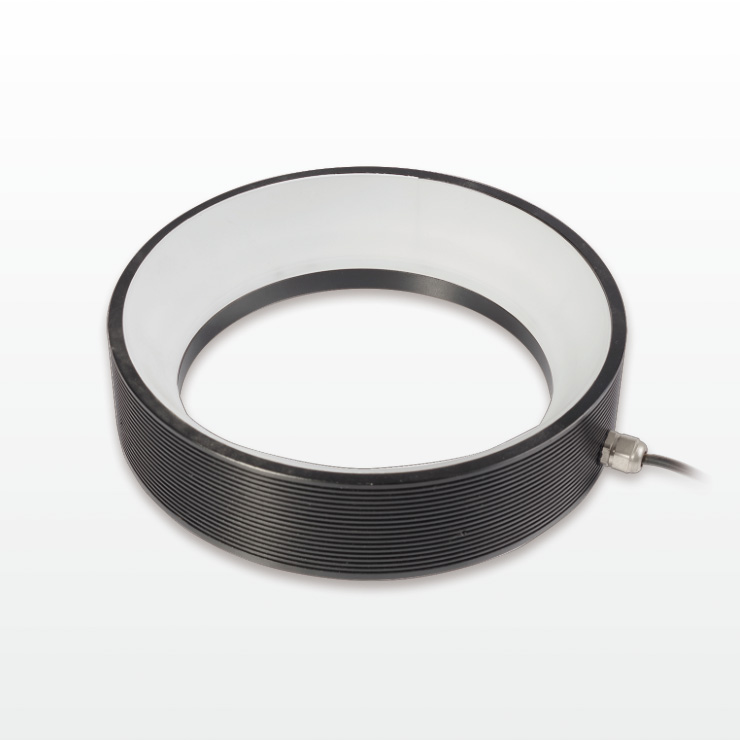

环形低角度漫射光源

环形低角度漫射光源采用高亮LED颗粒,光经特殊漫射导光板后使光更加的柔和、均匀。采用低角度照明时,可清晰地将表面缺陷、字符显现出来,同时避免反光。使用同一型号的光源,不一样的工作距离也会产生不同的图像效果。可以代替普通的环形光源来实现更均匀的照射。

光源结构简图Light source structure diagram
应用领域Application Field
  • 检测金属、玻璃等光泽面上 的一些划伤
  • 金属上面印刷的条码
  • 晶片表面的检测
  • 条码、二维码检测等等

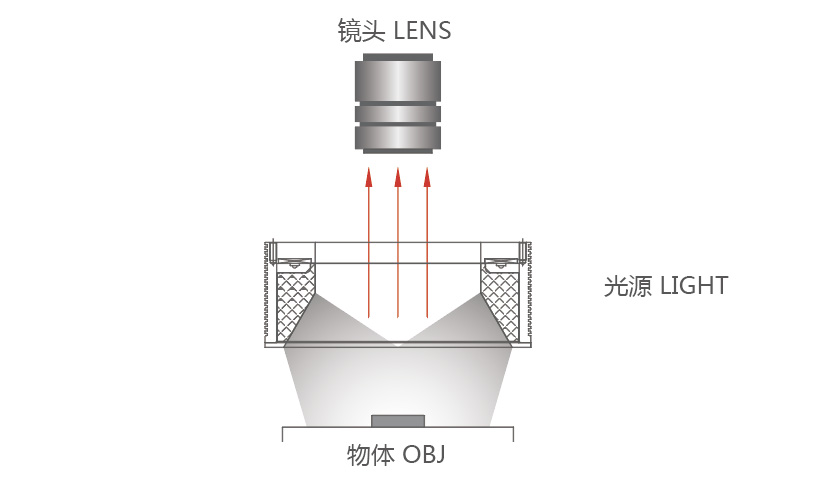

光源照射原理图Light principle diagram
参数说明parameter declaration

峰    值

波    长

白色:6500K(色温); 红色:620-630NM; 蓝色:470NM;绿色525NM;

红外:850/940NM;紫外:365-385NM

控制器

模拟控制器;频闪控制器;数字控制器

可选配件

延长线(可根据客户定做任意长度)

使用环境

温度:0-40℃;湿度:20-85%(非凝结)

使用寿命

一年保修,正常使用情况下寿命为50000小时

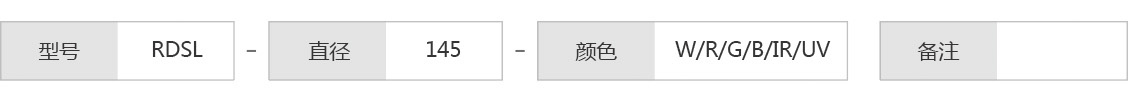

命名规则Naming Rules
光源选型列表light source selection list
环形低角度漫反射光源 NO. 型号 颜色 直径 电压(V) 功率(W) 下载
1 RDSL-70
70 24

7.2/10.8

2 RDSL-90

90 24 10.8/16.2

3 RDSL-114 114 24 14.4/21.6
4 RDSL-145

145 24 21.6/32.4
5 RDSL-168 168 24

25.2/37.8

6 RDSL-207 207 24 32.4/48.6
7 RDSL-245 245 24 36.0/54.0
特殊大小和颜色可以定制
