平行同轴光源_PCOL

平行同轴光源是采用大功率高亮LED,通过特殊聚光透镜配光,实现光束平行的效果。能清晰地检测反光表面的划痕、缺口等缺陷,比普通同轴光平行性更高。

应用领域
  • 检测金属、玻璃等光泽面上的一些划伤
  • 金属上面印刷的条码
  • 晶片表面的检测
  • 条码、二维码检测等等
特殊订制
  • 外形尺寸
  • 接口定义
  • 特殊颜色
  • 安装方式
  • 灯珠排数
  • 控制方式
  • 特殊亮度
  • 其他要求

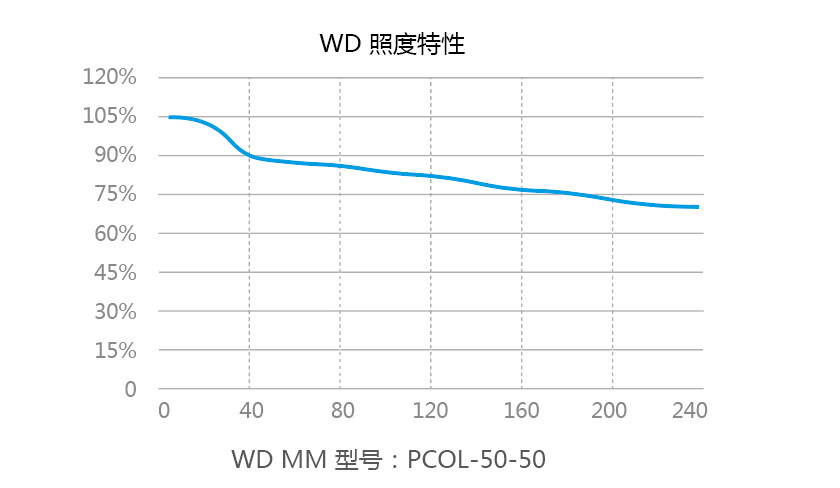

光源照度参考图

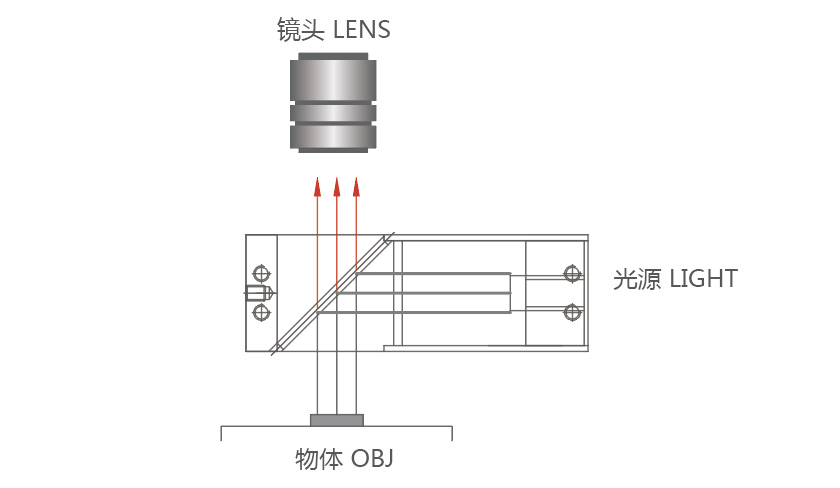

光源照射原理图
参数说明
峰值 波长

白色:6500K(色温);红色:620-630NM;蓝色:470NM;绿色525NM;红外:850/940NM;紫外:365-385NM

控 制 器

模拟控制器;频闪控制器;数字控制器

可选配件

延长线(可根据客户定做任意长度)

使用环境

温度:0-40℃;湿度:20-85%(非凝结)

使用寿命

一年保修,正常使用情况下寿命为50000小时

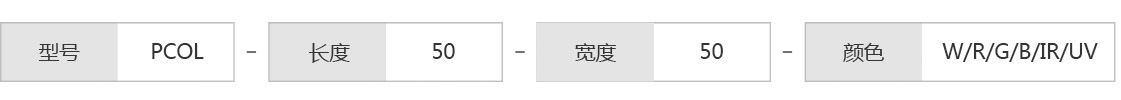

命名规则
光源选型列表
NO. 型号 颜色 长度 宽度 高度 电流(MA) 重量(KG)
功率(W) PDF 3D
1 PCOL-25-25 88 25 25 700 0.14
1/3/5/10

3 PCOL-50-50 140 50 50 700 0.34
1/3/5/10

4 PCOL-75-75
180 75 75 700 0.70
1/3/5/10


6
PCOL-100-100

240
100
100
700
2.34
1/3/5/10


其他尺寸、特殊颜色的同轴光源可以定制
