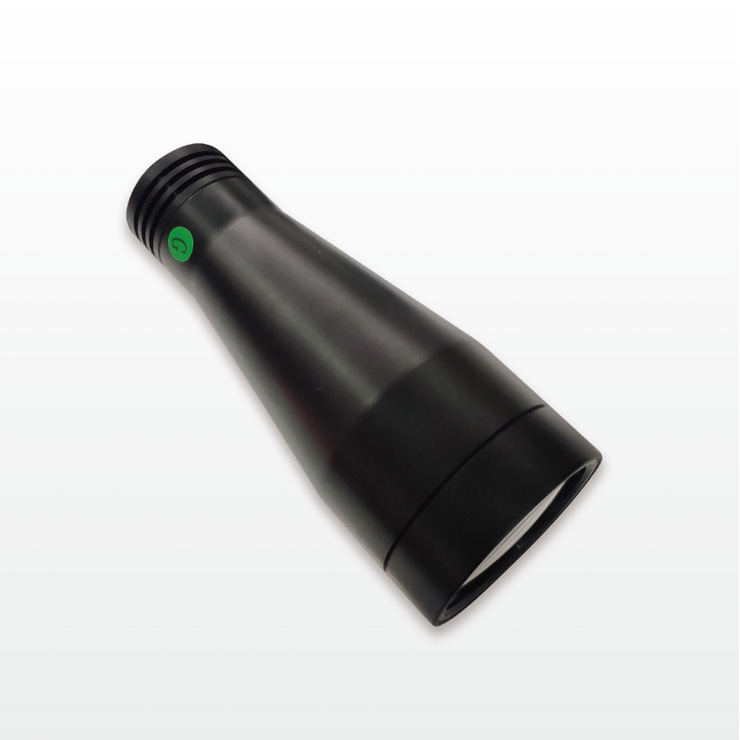

平行光源 HDL

平行光源是采用大功率高亮LED颗粒,经过聚光透镜后将光线汇聚成类似于平行的光源,适合对平行度有要求的场合或者中远距离的打光。

应用领域
  • 高精度产品尺寸检测
  • 中远距离打光
  • 产品深孔测量
  • 表面缺陷检测
特殊订制
  • 外形尺寸
  • 接口定义
  • 特殊颜色
  • 安装方式
  • 灯珠排数
  • 控制方式
  • 特殊亮度
  • 其他要求

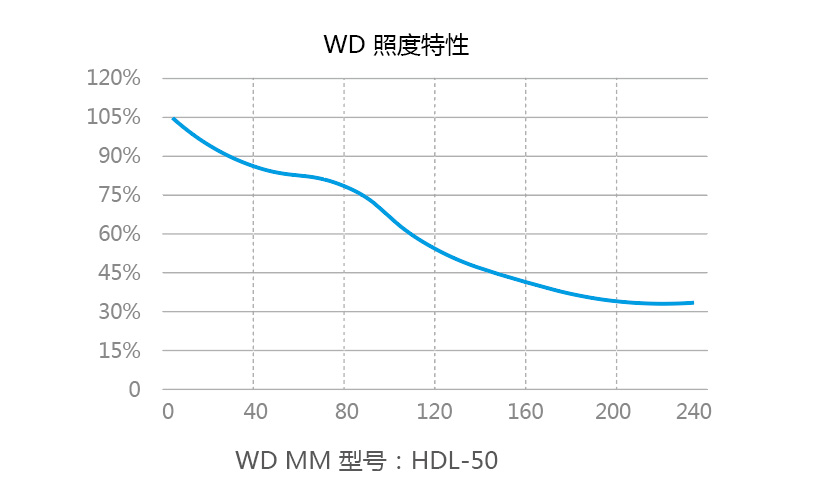

光源照度参考图

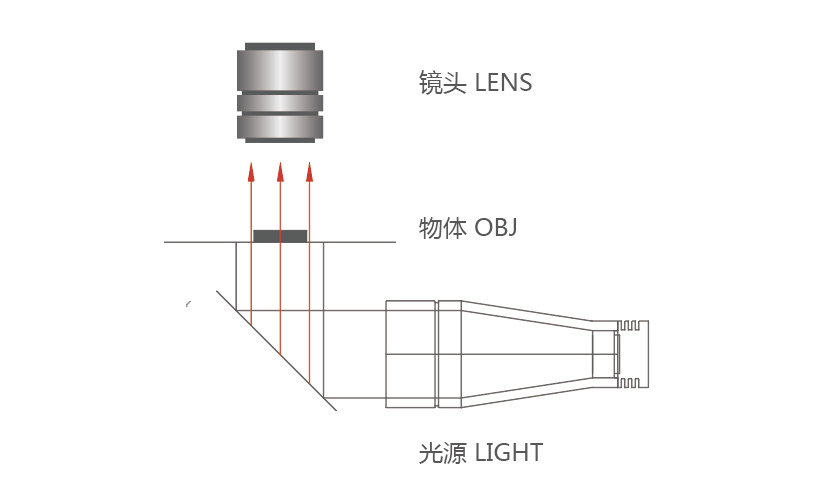

光源照射原理图
参数说明
峰值 波长

白色:6500K(色温);红色:620-630NM;蓝色:470NM;绿色525NM;红外:850/940NM;紫外:365-385NM

控 制 器

模拟控制器;频闪控制器;数字控制器

可选配件

延长线(可根据客户定做任意长度)

使用环境

温度:0-40℃;湿度:20-85%(非凝结)

使用寿命

一年保修,正常使用情况下寿命为50000小时

命名规则
光源选型列表
NO. 型号 颜色 直径大小 电流(MA) 功率 重量(KG)
PDF 3D
1 HDL-20 20 700MA 1/3/5/10W 0.1

2
HDL-36

36
700MA
1/3/5/10W
0.16


3
HDL-40

40
700MA
1/3/5/10W
00.16


4
HDL-50

50
700MA
1/3/5/10W
0.3


5
HDL-70

70
700MA
1/3/5/10W



6
HDL-80

80
700MA
1/3/5/10W



7
HDL-90

90
700MA
1/3/5/10W


8
HDL-100

100
700MA
1/3/5/10W



9
HDL-X

X
