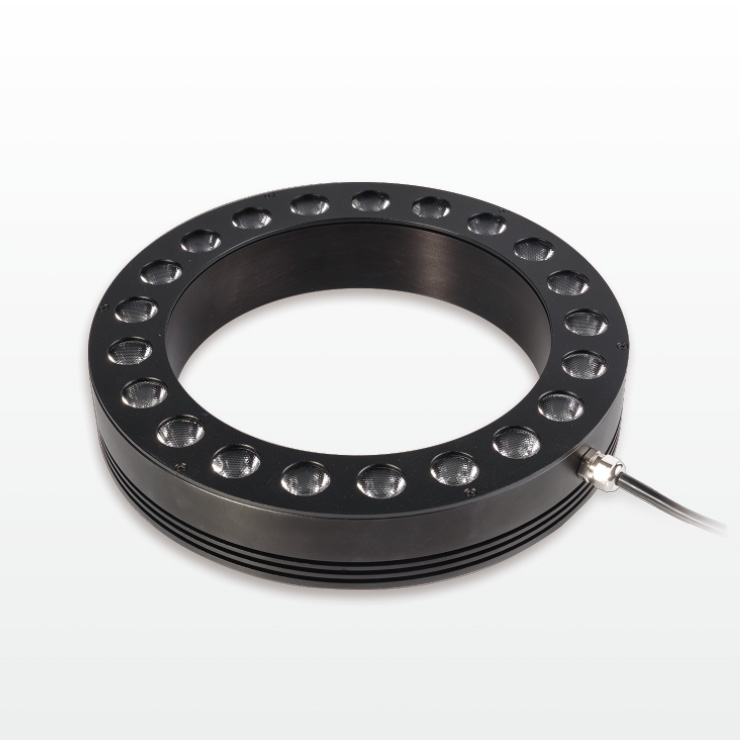

大功率远射环形光源_YRL

大功率远射环形光源是采用大功率高亮LED颗粒紧密的排列在高导热的PCB线路板上其亮度一般是普通光源的3倍及以上。可以配合不同角度的透镜来实现中远距离、大幅面的照射。

应用领域
  • 超远距离照射
  • 高速流水线
  • 大面积照明
  • 远距离高亮度照射
特殊订制
  • 外形尺寸
  • 接口定义
  • 特殊颜色
  • 安装方式
  • 灯珠排数
  • 控制方式
  • 特殊亮度
  • 其他要求

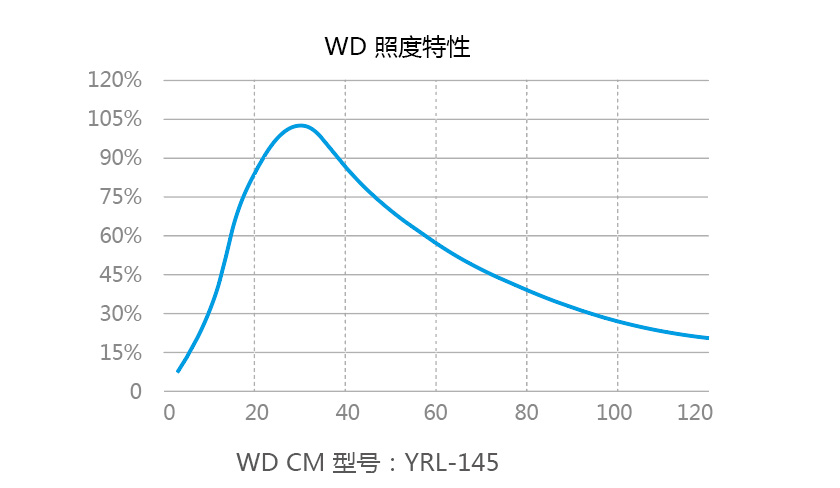

光源照度参考图

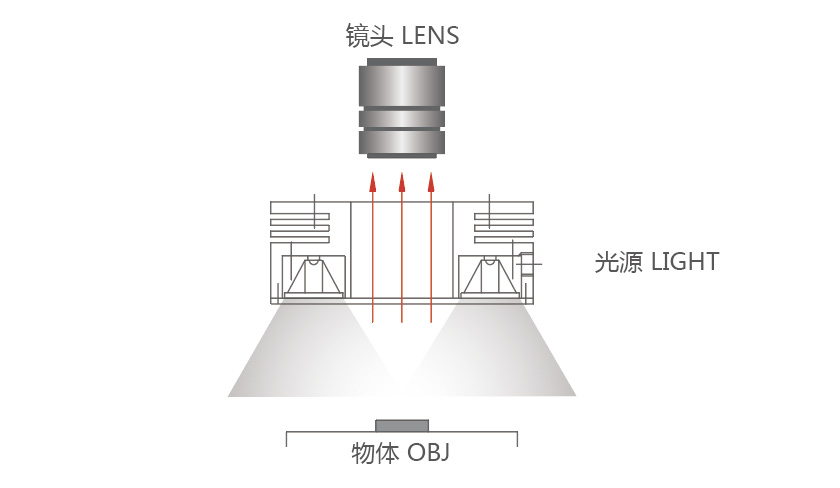

光源照射原理图
参数说明
峰值 波长

白色:6500K(色温);红色:620-630NM;蓝色:470NM;绿色525NM;红外:850/940NM;紫外:365-385NM

控 制 器

模拟控制器;频闪控制器;数字控制器

可选配件

延长线(可根据客户定做任意长度)

使用环境

温度:0-40℃;湿度:20-85%(非凝结)

使用寿命

一年保修,正常使用情况下寿命为50000小时

命名规则
光源选型列表
NO. 型号 颜色 直径 角度 排数 电压(V) 重量(KG) 额定功率(W) PDF
3D
1 YRL-90-30 90 5/10/15/30/45/60/85 1 24V
7


2
YRL3-100-30

100
5/10/15/30/45/60/85
3 24V
0.45
20


3
YRL-145-30

145
5/10/15/30/45/60/85
1 24V
0.68
14


4 YRL2-145-30 145 5/10/15/30/45/60/85 2 24V 0.88
21
5 YRL-198-30 198 5/10/15/30/45/60/85 1 24V 0.92
21

6 YRL2-198-30 198 5/10/15/30/45/60/85 2 24V 1.38
35


7 YRL3-198-30 198 5/10/15/30/45/60/85 3 24V
42


8 YRL-252-30   252 5/10/15/30/45/60/85 1 24V
30


9
YRL2-252-30

252
5/10/15/30/45/60/85
2
24V

50


10
YRL3-252-30

252
5/10/15/30/45/60/85
3
24V

65


11
YRL4-252-30

252
05/10/15/30/45/60/85 4
24V

72


可以定制任意大小、任意角度、特殊颜色的环形光源
