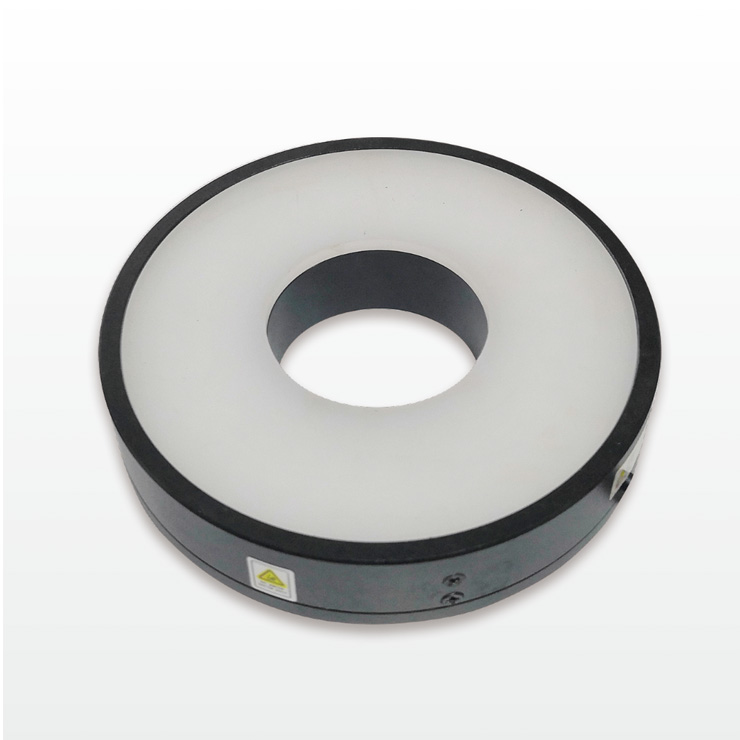

高亮高均匀环形光源_TRL

高亮高均匀环形光源采用高功率贴片LED,高密度的阵列于铝基板上。根据不同要求,可以设计出不同的大小尺寸、照射方式和发光颜色。也可以配上不同角度的扩散板当做无影光源使用,亮度更高,发光效果高均匀。 增亮频闪时亮度更高。

应用领域
  • 产品的外包装、标签等
  • PCB线路板检测
  • IC元器件表面字符检测
  • 产品表面缺陷检测
特殊订制
  • 外形尺寸
  • 接口定义
  • 特殊颜色
  • 安装方式
  • 灯珠排数
  • 控制方式
  • 特殊亮度
  • 其他要求
光源照度参考图
光源照射原理图
参数说明
峰值 波长

白色:6500K(色温);红色:620-630NM;蓝色:470NM;绿色525NM;红外:850/940NM;紫外:365-385NM

控 制 器

模拟控制器;频闪控制器;数字控制器

可选配件

延长线(可根据客户定做任意长度)

使用环境

温度:0-40℃;湿度:20-85%(非凝结)

使用寿命

一年保修,正常使用情况下寿命为50000小时

命名规则
光源选型列表
NO. 型号 颜色 外径 角度 排数 电压(V) 重量(KG) 额定功率(W) 散色板 PDF
3D
1 TRL-60-0 60 0 1 24V 0.06
5 可选

2
TRL-100-0

100
0
4
24V
0.22
19
可选


3
TRL-130-0

130
0
4 24V

26
可选


4 TRL-170-0 170 0 4 24V
36 可选
5 TRL-180-0 180 0 4 24V
43 可选
6 TRL-185-0 185 0 4 24V
43 可选

7 TRL-200-0 200 0 3 24V
36 可选

8 TRL-380-0   380 0 5 24V 2.08
120 可选

可以定制任意大小、任意角度、特殊颜色的环形光源
