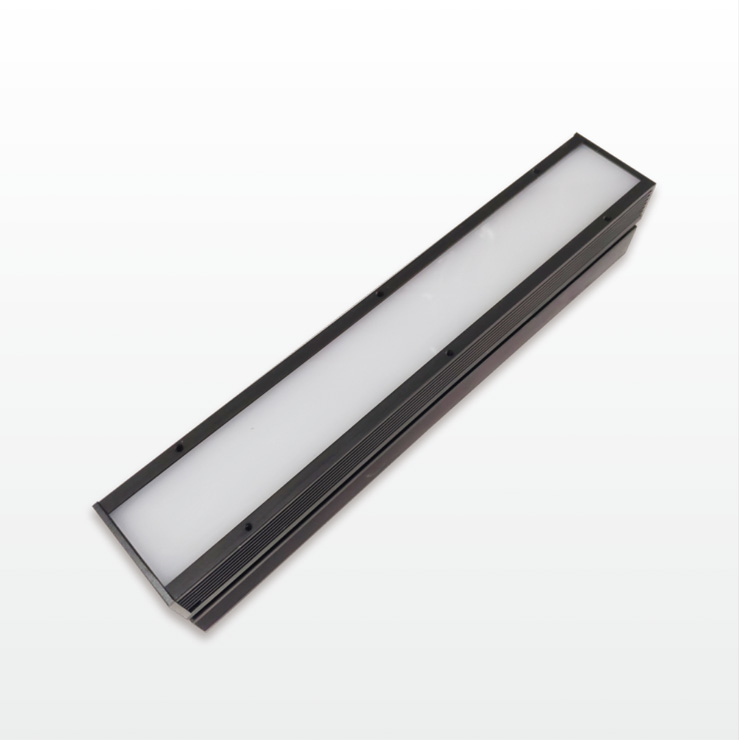

超高亮条形光源 HSL

超高亮条形光源采用大功率LED,将其高密度的阵列于PCB板上,特殊的散热结构可以实现高亮照射。

亮度要比普通光源高3倍以上,增亮频闪时亮度最高可达10倍以上。

应用领域
  • 二维条形码检测
  • 产品表面缺陷检测
  • 产品复杂形状的判别
  • LCD的检测
特殊订制
  • 外形尺寸
  • 接口定义
  • 特殊颜色
  • 安装方式
  • 灯珠排数
  • 控制方式
  • 特殊亮度
  • 其他要求

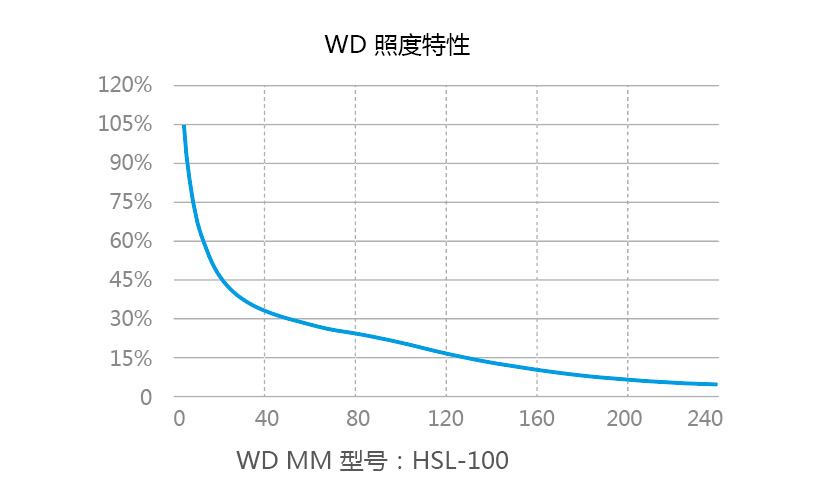

光源照度参考图

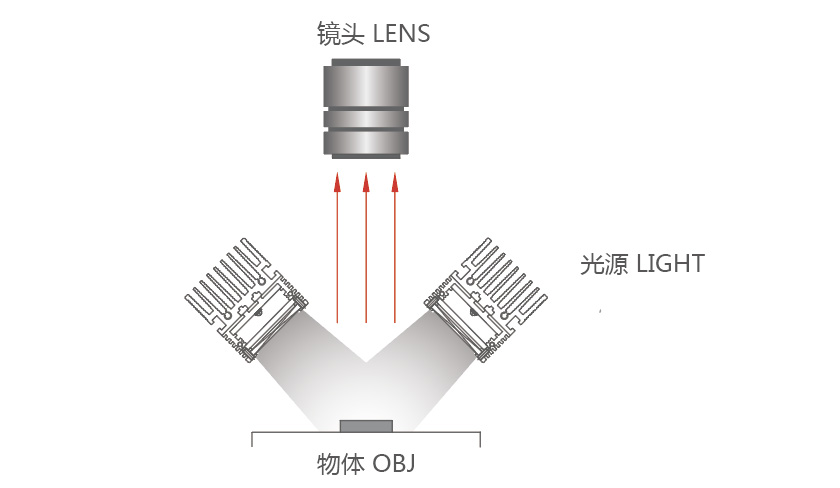

光源照射原理图
参数说明
峰值 波长

白色:6500K(色温);红色:620-630NM;蓝色:470NM;绿色525NM;红外:850/940NM;紫外:365-385NM

控 制 器

模拟控制器;频闪控制器;数字控制器

可选配件

延长线(可根据客户定做任意长度)

使用环境

温度:0-40℃;湿度:20-85%(非凝结)

使用寿命

一年保修,正常使用情况下寿命为50000小时

命名规则
光源选型列表


NO. 型号 颜色 长度 宽度 高度 电压(V) 额定功率(W) 散色板 PDF 3D
1 HSL-100 100 35 38 24V 14 可选
2 HSL-150 150 35 38 24V 21 可选
3 HSL-200 200 35 38 24V 28 可选
4 HSL-250 250 35 38 24V 35 可选
5

HSL-300


300 35 38 24v 42 可选


6 HSL-350 350 35 38 24V 49 可选
7 HSL-400 400 35 38 24V 56 可选
8 HSL-450 450 35 38 24V 63 可选
9 HSL-500 500 35 38 24V 70 可选
10
HSL-50*N
50*N
35
38
24V
7*N 可选
