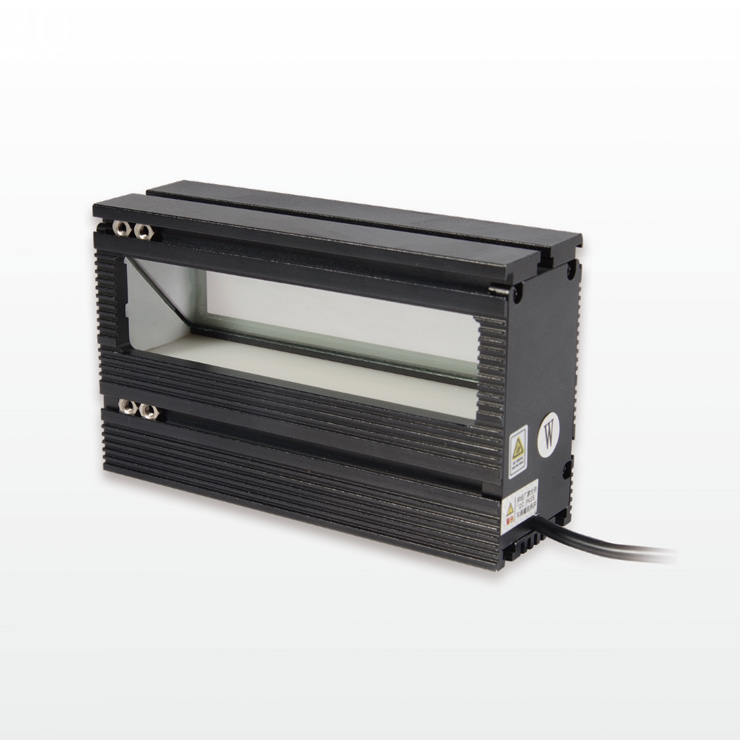

同轴光源 _COL

第二代同轴光源是由高强度、高均匀性的LED光线通过带有特殊镀膜的光学级的半透半反镜面后,形成与镜头同轴的光线,以消除图像的重影。并在顶部配有光学玻璃保护,防止灰尘掉入。

根据不同亮度需求可选择风扇冷却提高光源亮度,可提高2-3倍;另高亮频闪亮度更高。

应用领域
  • 检测金属、玻璃等光泽面上的一些划伤
  • 金属上面印刷的条码
  • 晶片表面的检测
  • 条码、二维码检测等等
特殊订制
  • 外形尺寸
  • 接口定义
  • 特殊颜色
  • 安装方式
  • 灯珠排数
  • 控制方式
  • 特殊亮度
  • 其他要求

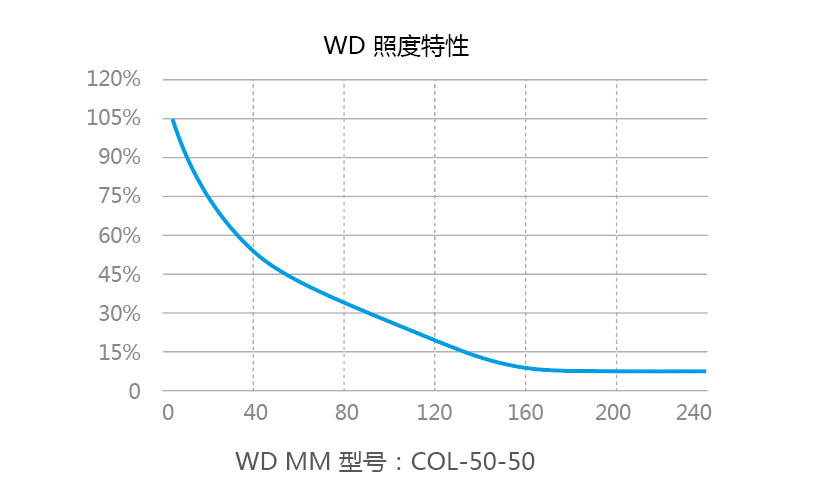

光源照度参考图

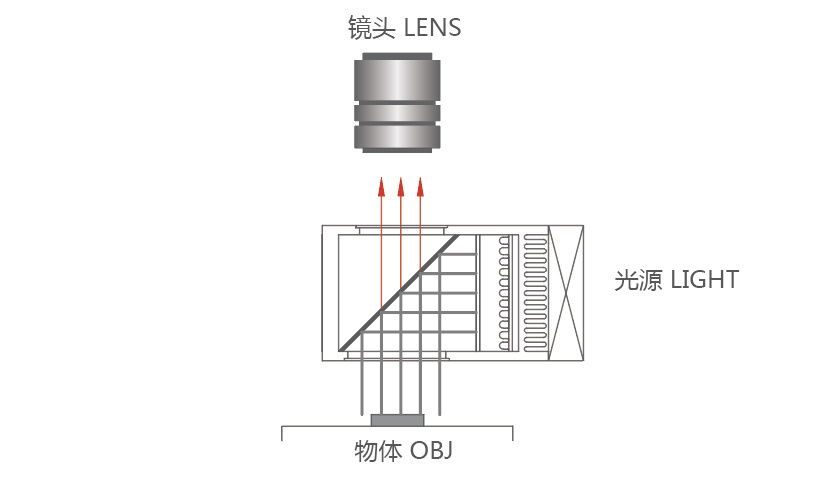

光源照射原理图
参数说明
峰值 波长

白色:6500K(色温);红色:620-630NM;蓝色:470NM;绿色525NM;红外:850/940NM;紫外:365-385NM

控 制 器

模拟控制器;频闪控制器;数字控制器

可选配件

延长线(可根据客户定做任意长度)

使用环境

温度:0-40℃;湿度:20-85%(非凝结)

使用寿命

一年保修,正常使用情况下寿命为50000小时

命名规则
光源选型列表
NO. 型号 颜色 长度 宽度 高度 电压(V) 重量(KG)
功率(W) PDF 3D
1 COL-25-25 65 35 35 24V 0.14
3

2 COL-36-37
75 47 46 24V 0.20
8

3 COL-50-50 100 60 60 24V 0.34
10

4 COL-75-75
125 85 85 24V 0.70
22


5 COL-100-100 145 110 110 24V 1.14
35
6
COL-150-150

196
160
160
24V
2.34
70


7
COL-200-200

246
210
210
24V
2.36
120


8
COL-200-300

246
210
310
24V

180


9
COL-100-25

67
110
35
24V

18


10
COL-200-25

67
210
35
24V
0.5
36


11
COL-300-25

67
310
35
24V

54


12
COL-L-25

67
L+10
35
24V




其他尺寸、特殊颜色的同轴光源可以定制
