条形光源 DSL

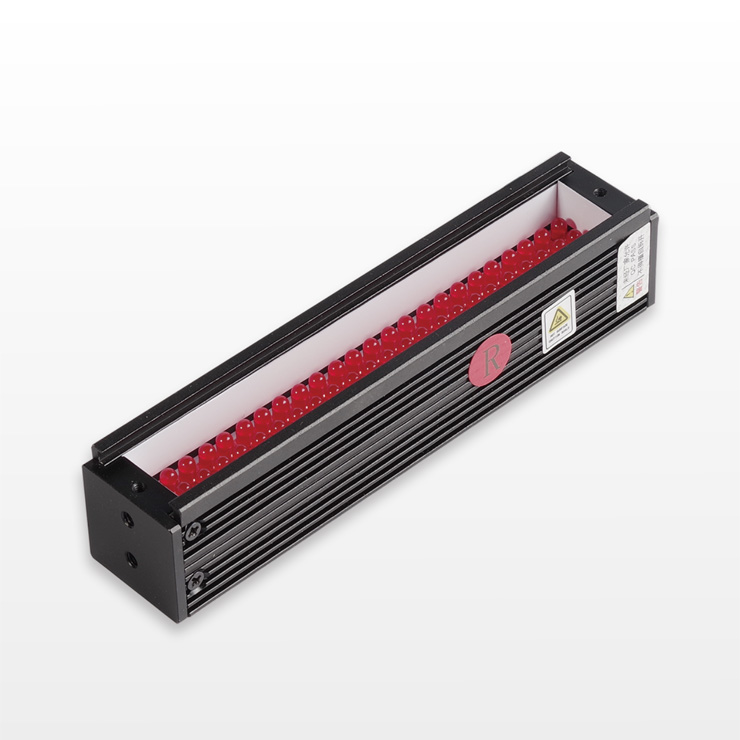

条形光源采用高亮度的直插LED,将其高密度的阵列于PCB板上。打光角度可以根据需要进行任意调节。同时,加上漫射板后出光效果更加均匀、柔和。

条形光源又分为窄条形光源和宽条形光源两种。可根据不同需要具体选择。

应用领域
  • 二维条形码检测
  • 产品表面缺陷检测
  • 产品复杂形状的判别
  • LCD的检测
特殊订制
  • 外形尺寸
  • 接口定义
  • 特殊颜色
  • 安装方式
  • 灯珠排数
  • 控制方式
  • 特殊亮度
  • 其他要求

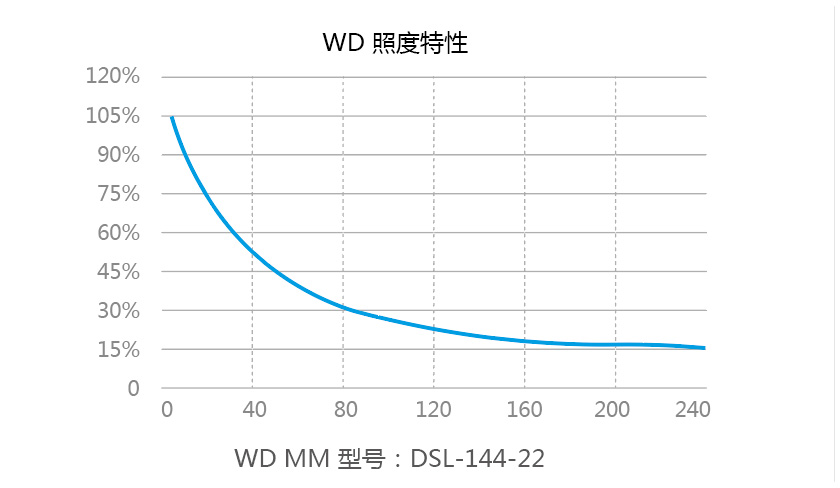

光源照度参考图

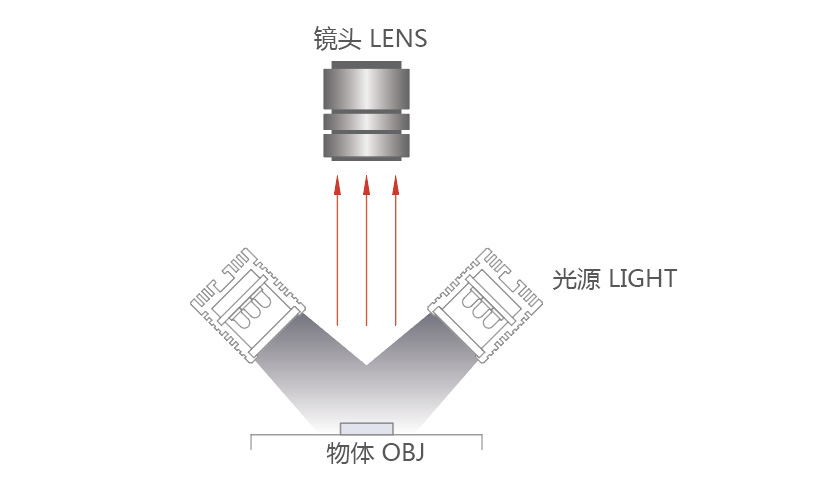

光源照射原理图
参数说明
峰值 波长 白色:6500K(色温);红色:620-630NM;蓝色:470NM;绿色525NM;红外:850/940NM;紫外:365-385NM
控 制 器 模拟控制器;频闪控制器;数字控制器
可选配件 漫射板;延长线(可根据客户定做任意长度)
使用环境 温度:0-40℃;湿度:20-85%(非凝结)
使用寿命 一年保修,正常使用情况下寿命为50000小时
命名规则
光源选型列表
NO. 型号 颜色 长度 宽度 排数 电压(V) 额定功率(W) 散色板 PDF 3D
窄条形光源系列 1 DSL-45-22 45 22 3 12/24 0.96/1.44 可选
2 DSL-78-22 78 22 3 12/24 1.92/2.88 可选
3 DSL-111-22 111 22 3 12/24 2.88/4.32 可选
4 DSL-144-22 144 22 3 12/24 3.84/5.76 可选
5 DSL-209-22 209 22 3 12/24 5.76/8.64 可选
6 DSL-242-22 242 22 3 12/24 6.72/10.08 可选
7 DSL-275-22 275 22 3 12/24 7.68/11.52 可选
8 DSL-308-22 308 22 3 12/24 8.64/12.96 可选
9 DSL-340-22 340 22 3 12/24 9.60/14.40 可选
10 DSL-373-22 373 22 3 12/24 10.56/15.84 可选
11 DSL-406-22 406 22 3 12/24 11.52/17.28 可选
12 DSL-439-22 439 22 3 12/24 12.48/18.72 可选
13 DSL-472-22 472 22 3 12/24 13.44/20.16 可选
14 DSL-504-22 504 22 3 12/24 14.4/21.60 可选
15 DSL-537-22 537 22 3 12/24 15.36/23.04 可选
16 DSL-570-22 570 22 3 12/24 16.32/24.48 可选
17 DSL-603-22 603 22 3 12/24 17.28/25.92 可选
18 DSL-X-22 任意 22 3 12/24

---

---

宽条形光源系列 19 DSL-78-32  78 32 6 12/24 3.84/5.76 可选
20 DSL-144-32 144 32 6 12/24 7.68/11.52 可选
21 DSL-209-32 209 32 6 12/24 11.52/17.28 可选
22 DSL-275-32 275 32 6 12/24 15.36/23.04 可选
23 DSL-340-32 340 32 6 12/24 19.20/28.80 可选
24 DSL-X-32 任意 32 6 12/24

----

可选

注:宽窄两种条形光源的灯珠分别为6排和3排,若需要其他特殊排数(8,12等等)
